Наименование по Госреестру СИ РФ: Преобразователь влажности Rotronic модификации MP400
Номер Госреестра СИ РФ: 44005-10
Изготовитель: Rotronic AG (Швейцария)

Назначение: Зонды предназначены для первичного преобразования измеряемой величины влажности и температуры в аналоговые сигналы.

Область применения: Контроль метеорологических параметров атмосферного воздуха; зондирование атмосферы; измерение влажности и температуры воздуха на улице; использование в составе метеостанций.

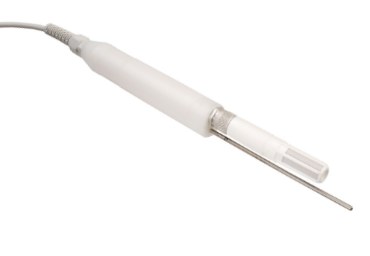

Общее описание: Зонд с аналоговыми выходными сигналами 0...20 мА, 4...20 м и прямым 4-проводным выводом платинового термометра Pt100,выполнен в виде стержня, в вершине которого расположены сенсоры влажности и температуры, закрытые защитным фильтром. В основании стержня расположен разъем с резьбовым кольцом для подсоединения удлинительного кабеля или измерительного блока. Внутри зонда используется аналоговая электроника. Калибровочные характеристики задаются потенциометрами. Все зонды имеют заводскую калибровку, т.е. не требуется каких-либо настроек перед или во время измерений.

Описание исполнений:
HC2-S3-HEATED - зонд для воздуха на улице, а также в составе метеостанций, для эксплуатации при влажностях, близких к 100% с периодическим попаданием капельной влаги. Сенсор влажности установлен на подогреваемой подложке, что обеспечивает быстрое восстановление зонда после попадания воды. На зонд установлен тефлоновый фильтр для защиты сенсора от загрязнений.
HC2-S3 - зонд для воздуха на улице, а также в составе метеостанций, для эксплуатации при температурах до -70°C. На зонд установлен тефлоновый фильтр для защиты сенсора от загрязнений.
HM4 - метеорологический зонд для измерения влажности и температуры воздуха в составе метеостанций, для эксплуатации при влажностях, близких к 100% с периодическим попаданием капельной влаги. Сенсор влажности установлен на подогреваемой подложке, что обеспечивает быстрое восстановление зонда после попадания воды. На зонд установлен стальной сеточный фильтр для защиты сенсора от загрязнений.
MP100 - метеорологический зонд для измерения влажности и температуры воздуха в составе метеостанций, с аналоговыми выходными сигналами 0...1 В, 0...5 В, 0...10 В и прямым 4-проводным выводом платинового термометра Pt100. На зонд установлен стальной сеточный фильтр для защиты сенсора от загрязнений.
MP400 - метеорологический зонд для измерения влажности и температуры воздуха в составе метеостанций, с аналоговыми выходными сигналами 0...20 мА, 4...20 мА и прямым 4-проводным выводом платинового термометра Pt100. На зонд установлен стальной сеточный фильтр для защиты сенсора от загрязнений.
HC2-S3С03 - зонд для воздуха на улице, а также в составе метеостанций, для эксплуатации при температурах до -70°C. Зонд имеет встроенный регулятор напряжения питания и удлинительный кабель 3 м, вследствие чего может подключаться к системам с различными питающими напряжениями. На зонд установлен тефлоновый фильтр для защиты сенсора от загрязнений.
RS12T/RS24T - активный радиационный защитный кожух со встроенным вентилятором 12 В/24 В. Кожух обеспечивает защиту метеорологического датчика от солнечного излучения, осадков, ветра горизонтального направления. Вентилятор создает обтекающий поток воздуха вокруг зонда, обеспечивая более быстрые и точные измерения.
AC1000 - пассивный 9-пластинчатый радиационный защитный кожух. Обеспечивает защиту метеорологического датчика от солнечного излучения, осадков, ветра горизонтального направления. Для зондов HC2-S3-HEATED, HC2-S3 и HC2-S3C03.
AC1002 - пассивный 10-пластинчатый радиационный защитный кожух. Обеспечивает защиту метеорологического датчика от солнечного излучения, осадков, ветра горизонтального направления. Для зондов MP100, MP400, HM4.
AC1003 - пассивный 14-пластинчатый радиационный защитный кожух. Обеспечивает защиту метеорологического датчика от солнечного излучения, осадков, ветра горизонтального направления. Для зондов MP100, MP400, HM4.
