Наименование по Госреестру СИ РФ: Генератор влажного воздуха HygroGen модификации HygroGen 2
Номер Госреестра СИ РФ: 32405-11
Изготовитель: Rotronic AG (Швейцария)
Назначение: Генератор является рабочим эталоном 1-ого разряда согласно ГОСТ 8.547-2009 и предназначен для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности всех типов.
Область применения: Метрологические лаборатории, Центры Метрологии и Стандартизации, научно-исследовательские лаборатории, изготовители измерительного оборудования, центры технического обслуживания и поверки.
Основные метрологические характеристики гигрометров и термометров, которые могут быть поверены с использованием генератора:
1. Гигрометры, термогигрометры, измерители относительной влажности и температуры всех типов, имеющие стержневой зонд влажности/температуры, подключаемый непосредственно либо с помощью удлинительного кабеля; портативные измерители-регистраторы влажности/температуры с датчиками внутри корпуса; гигрометры проточного типа с собственной системой подачи газовой пробы; генераторы относительной влажности.
a. Диапазон измерений относительной влажности от 0 до 100%; пределы допускаемой абсолютной погрешности (суммы основной и дополнительной погрешностей) ≥±1% (для генератора HygroGen 2) либо ≥±2% (для генератора HygroGen 1);
b. диапазон измерений температуры от 0 до +60°С; пределы допускаемой абсолютной погрешности ≥±0,1°С (для генераторов c контрольным термометром высокой точности) , либо ≥±0,2°С.
2. Гигрометры точки росы влаги, анализаторы точки росы по воде, измерители абсолютной влажности погружного типа. Генераторы точки росы.
a. Диапазон измерений температуры точки росы от -60 до +60°С (для генератора HygroGen 2-373LHX), либо от -60 до +20°С (для генератора HygroGen 2-973), либо от -30 до +60°С (для генератора HygroGen 2-473), либо от -30 до +60°С (для генератора HygroGen 2);
b. пределы допускаемой абсолютной погрешности ≥±0,2°С (для генераторов HygroGen 2-473, HygroGen 2-973, HygroGen 2-373LHX) и ≥±0,4°С (для генератора HygroGen 2);
3. Гигрометры и анализаторы точки росы влаги проточного типа, либо имеющие собственную систему подготовки пробы:
(только для генератора HygroGen 2-373LHX)
a. Диапазон измерений температуры точки росы от -60 до +60°С;
b. пределы допускаемой абсолютной погрешности ≥±0,2°С.
4. Гигрометры, анализаторы точки росы влаги проточного типа, спектрометры и газоанализаторы по каналам влаги:
(для всех генераторов кроме генератора HygroGen 2-373LHX)
a. Диапазон измерений температуры точки росы от -30 до +60°С;
b. пределы допускаемой абсолютной погрешности ≥±0,4°С.
Общее описание: Генератор работает в полностью автоматическом режиме, не требует каких либо внешних ресурсов за исключением сетевого питания, достаточно лёгкий для использования в качестве портативного поверочного средства.
Генератор основан на методе смешения потоков осушенного и увлажнённого воздуха для воспроизведения требуемой относительной влажности. Осушительная колонка создаёт поток с низкой влажностью, увлажнитель с ультразвуковым испарителем и ультрафиолетовым антибактериальным фильтром создаёт поток с высокой влажностью. Управление генератором осуществляется встроенным высокоточным датчиком влажности и температуры HygroClip 2, тремя платиновыми термометрами сопротивления Pt100 и микропроцессорным контроллером с сенсорным экраном. Температура внутри камеры регулируется автоматически с помощью встроенной термобатареи Пельтье. Желаемые значения относительной влажности и температуры устанавливаются вручную на сенсорном экране генератора.
Ключевыми достоинствами генератора HygroGen являются высокая стабильность и равномерность относительной влажности и температуры в измерительной камере, минимальное время стабилизации по относительной влажности и температуре, возможность воспроизведения с высокой точностью не только относительной влажности, но и температуры, благодаря чему поверка и калибровка гигрометров могут быть выполнены в течение нескольких минут, а не часов.
Генератор имеет 9 разъёмов USB на передней и задней панелях корпуса, что позволяет подключать к нему весь модельный ряд гигрометров и преобразователей влажности Rotronic для отображения результатов измерений, калибровки, конфигурирования.
Поверяемые гигрометры устанавливаются во встроенную измерительную камеру генератора (за исключением гигрометров проточного типа, подключаемых к штуцерам на задней стенке генератора). Для установки в камеру генератора применяется съёмная крышка измерительной камеры с портами различных диаметров, соответствующих установочным диаметрам зондов влажности/температуры гигрометров.
Конструкция крышки с внутренним теплоизоляционным материалом между внутренней и наружной пластиковыми стенками препятствует утечкам тепла в окружающую среду, что позволяет обеспечить высокую равномерность и стабильность температурного поля в камере. Отверстия в крышке имеют фиксированные диаметры. Для уплотнения гигрометров различных типов, имеющих различные диаметры зондов, используются съёмные зажимы различных типов. Зажим представляет собой пластиковую втулку с внутренним отверстием. Наружный диаметр зажима соответствует посадочному диаметру отверстия крышки. Внутренний диаметр соответствует диаметру зонда поверяемого гигрометра.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
1. Использование передовой автоматизированной конденсационной технологии измерения относительной влажности, что позволяет достичь эталонной точности измерений относительной влажности и температуры.
2. Отсутствие необходимости подключения дорогостоящих контрольных газовых смесей в баллонах, источников нулевого газа и т.д. Генератор полностью автоматизирован и требует лишь залива дистиллированной воды при наличии сигнала низкого уровня воды на дисплее.
3. Малое время выхода на установившийся режим воспроизведения заданных значений влажности и температуры. Выход и стабилизация по относительной влажности составляет 5-10 минут, по температуре – порядка 10-20 минут. Это позволяет проводить многоточечную калибровку большого количества гигрометров в течение одного рабочего дня.

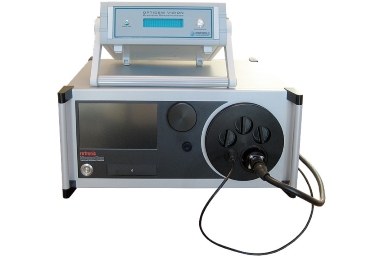

4. Использование высокоточного внешнего конденсационного гигрометра в составе генератора позволяет гарантировать, что пользователь получает самое стабильное и передовое устройство воспроизведения влажности из всех существующих аналогов. При этом полностью автоматизированное управление генератором позволяет исключить операторские ошибки, зачастую присущие работе с высокоточными приборами.
5. Генератор имеет наиболее точное и совершенное исполнение, обеспечивающее наивысшую точность воспроизведения относительной влажности ±0,5% при 23°C а также в заданном диапазоне температуры. Генератор имеет внешний контрольный конденсационный гигрометр и систему регулирования температуры измерительной камеры.
Отличительные особенности HygroGen по сравнению с генераторами других производителей
|
HygroGen |
Генераторы других производителей |
|
Отсутствие необходимости в подключении дорогостоящих чистых газов в баллонах либо компрессоров. Генератор имеет встроенные системы осушки и подготовки газа. |
Требуется подключение азота В/Ч в баллонах, либо компрессора с системой глубокой осушки. |
|
Полностью автоматизированный режим выхода на заданное значение влажности и поддержание значения. |
Ручное задание влажности путём задания расходов по сухому и влажному каналам. |
|
Воспроизведение и поддержание температуры с высокой точностью, что позволяет проводить калибровку и поверку термометров и каналов температуры гигрометров. |
Температура не регулируется. |
|
Диапазон вопроизведения и поддержания температуры от -5°C до 60°C с точностью ±0,1°C (зависит от модели) |
Температура не воспроизводится. |
|
Возможность подключения к генератору поверяемых гигрометров Rotronic для автоматизированного ввода в гигрометры поправочных коэффициентов, градуировочных данных и т.д. |
Возможность не предусмотрена. |
|
Мобильность. Генератор может использоваться как в лаборатории, так и в качестве транспортируемого калибровочного средства на места поверок и калибровок. |
Возможность транспортировки ограничена необходимостью также транспортировать баллоны с сухим газом. |
|
Большой цветной графический дисплей-тачскрин (управление непосредственным нажатием на дисплей) и полностью автоматизированные режимы работы. |
Отображение информации на ЖК дисплеях либо манометрах. |
|
Сверхмалое время перехода с одного заданного значения на другое, что позволяет на порядок сократить временные затраты и увеличить количество поверяемых приборов в день. |
Время стабилизации на порядок выше. |
|
Высокая точность благодаря применению наиболее передовой и современной конденсационной технологии |
Точность ограничена применяемыми контрольными датчиками влажности |
Описание исполнений:
HygroGen 1 - Генератор влажного воздуха HygroGen 1 являeтся рабочим эталоном 2-ого разряда согласно ГОСТ 8.547-2009 и предназначен для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности.
Диапазон воспроизведения относительной влажности 5...95 %
Диапазон воспроизведения температуры 0...60 °C
Пределы допускаемой абсолютной погрешности ±1 % / ±0.1 °C
HygroGen 2 - Генератор влажного воздуха HygroGen 2 является рабочим эталоном 1-ого разряда согласно ГОСТ 8.547-2009 и предназначен для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности всех типов.
Диапазон воспроизведения относительной влажности 5...95 % (0...99%)
Диапазон воспроизведения температуры 0...60 °C (-5....60 °C)
Диапазон воспроизведения точки росы -40...60 °C
Пределы допускаемой абсолютной погрешности ±0.5% / ±0.1°C / ±0.1 °C т.р.
HygroGen 2-473 - Генераторы влажного воздуха HygroGen 2-473 являются рабочими эталонами 1-ого разряда согласно ГОСТ 8.547-2009 и предназначены для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности всех типов.
Диапазон воспроизведения относительной влажности 5...95 % (2...99%)
Диапазон воспроизведения температуры 0...60 °C (доступно -5....60 °C)
Диапазон воспроизведения точки росы -30...60 °C
Пределы допускаемой абсолютной погрешности ±0.5% / ±0.1°C / ±0.1 °C т.р.
HygroGen 2-973 - Генератор влажного воздуха HygroGen 2-973 является рабочим эталоном 1-ого разряда согласно ГОСТ 8.547-2009 и предназначен для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности.
Диапазон воспроизведения относительной влажности 0...99 %
Диапазон воспроизведения температуры -5...60 °C
Диапазон воспроизведения точки росы -50...20 °C
Пределы допускаемой абсолютной погрешности ±0.5% / ±0.05°C / ±0.1 °C т.р.
HygroGen 2-373LHX - Генератор влажного воздуха HygroGen 2-373LHX является рабочим эталоном 1-ого разряда согласно ГОСТ 8.547-2009 и предназначен для изготовления, настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности всех типов.
Диапазон воспроизведения относительной влажности 0...99 %
Диапазон воспроизведения температуры -5...60 °C
Диапазон воспроизведения точки росы -50...60 °C
Пределы допускаемой абсолютной погрешности ±0.5% /±0.05°C / ±0.1 °C т.р.
